Problema experimental. Emulando a Galileo
Galileo Galilei es universalmente considerado uno de los padres de la Ciencia moderna. De entre sus múltiples aportaciones en Astronomía, Matemáticas y Física, vamos a recordar aquí sus estudios experimentales sobre la trayectoria que describe un cuerpo en caída libre.

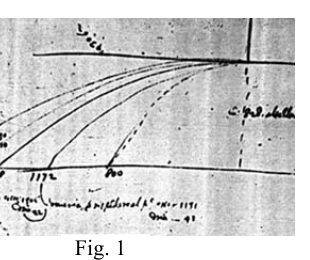

Por ejemplo, en un manuscrito de 1608 aparece la gráfica de la figura 1, en la que anotó los alcances horizontales de una bolita que caía libremente una cierta altura, para diversos valores de la velocidad inicial horizontal.
A partir de estudios experimentales de este tipo para varias alturas de caída, Galileo dedujo que, si la fricción con el aire es despreciable, la distancia recorrida en horizontal es proporcional al tiempo de vuelo, es decir que la componente horizontal de la velocidad es constante (equivalente a la Ley de Inercia). También comprobó que, para velocidad inicial horizontal, la distancia recorrida en vertical es proporcional al cuadrado del tiempo. Componiendo ambos movimientos, Galileo demostró que la trayectoria de la caída es parabólica.
Los métodos e instrumentos que empleó Galileo para medir distancias y tiempos fueron rudimentarios, aunque notablemente precisos. Con medios más modernos, podríamos emular a Galileo y estudiar experimentalmente una caída libre de la siguiente forma:

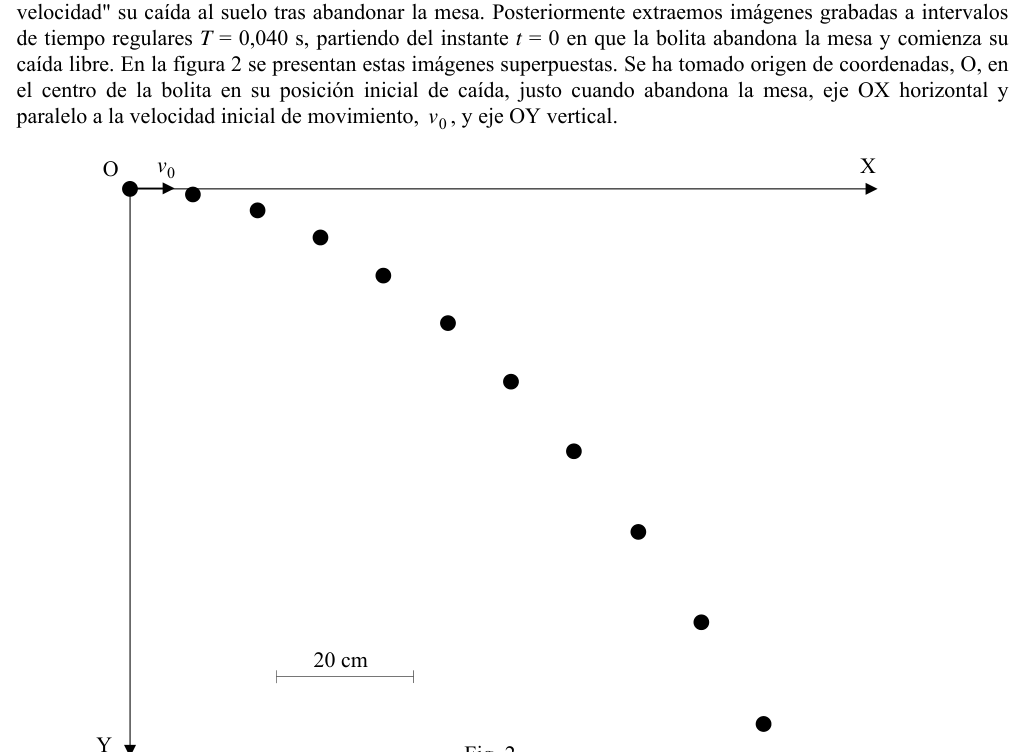

Lanzamos una bolita por una mesa horizontal y grabamos lateralmente con una cámara de video de “alta velocidad” su caída al suelo tras abandonar la mesa. Posteriormente extraemos imágenes grabadas a intervalos de tiempo regulares , partiendo del instante en que la bolita abandona la mesa y comienza su caída libre. En la figura 2 se presentan estas imágenes superpuestas. Se ha tomado origen de coordenadas, , en el centro de la bolita en su posición inicial de caída, justo cuando abandona la mesa, eje horizontal y paralelo a la velocidad inicial de movimiento, , y eje vertical.
(a) Midiendo con una regla sobre la figura 2 y teniendo en cuenta la escala indicada en ella, construye una tabla con los valores de , e en las sucesivas posiciones de la bolita. Añade en otra columna los valores de , que necesitarás más adelante.
(b) Determina, con la mayor precisión posible, el valor de .
(c) En una gráfica con en abscisas e en ordenadas, dibuja los puntos correspondientes y obtén la pendiente de la recta que, pasando por el origen, mejor se ajusta a dichos puntos.
(d) Deduce el valor de la aceleración de la gravedad, , y haz una estimación de su incertidumbre, .
(e) Si la altura de la mesa es , calcula el alcance del tiro parabólico, es decir la final en el instante del impacto de la bolita con el suelo (supuesta de radio despreciable). Calcula la incertidumbre del alcance debida a la incertidumbre obtenida en el apartado anterior.
(f) Hasta ahora hemos dado por supuesto que, durante la caída, es proporcional a . Pero Galileo no lo sabía a priori. Intentando de nuevo emular su trabajo, planteemos la hipótesis de que nuestros datos experimentales se ajustan a una dependencia de la forma donde tanto la constante como el exponente son desconocidos. ¿Cómo podría demostrarse que la hipótesis es correcta, y que el mejor ajuste corresponde a ? (Es suficiente con que expliques el método que propones; no es necesario que lo apliques a los datos)
