Spagna 2015

Problema 1 (4 puntos) Introducción La nave espacial Rosetta, construida por la Agencia Espacial Europea (ESA), fue lanzada al espacio en marzo de 2004. Su misión era alcanzar el cometa 67P/Churyumov- Gerasimenko con el fin de depositar en él la sonda Philae para estudiar su composición y acercarnos más al conocimiento del origen del Universo. Al no poder comunicarle la enorme cantidad de energía necesaria para alcanzar directamente el cometa, Rosetta ha viajado durante más de 10 años, dando 4 veces la vuelta al Sol, siendo acelerada tres veces por el tirón gravitacional de la Tierra (en 2005, 2007 y 2009), una vez por el de Marte (en 2007) y por los de los asteroides Stein (en 2008) y Lutetia (en 2010). En mayo de 2014 se colocó en la órbita del cometa, al que alcanzó en agosto de 2014. En diciembre de 2014 la sonda Philae descendió finalmente sobre la superficie del cometa. El tirón gravitacional consiste en aprovechar un campo gravitatorio (Tierra, Marte, etc.) para incrementar la velocidad de la nave y desviarla en una dirección adecuada para alcanzar su objetivo, ya que al entrar en el campo gravitatorio de un planeta la nave es “arrastrada” por éste en su movimiento orbital alrededor del Sol. Enunciado del problema La figura adjunta (a la vuelta de la hoja) muestra la trayectoria esquemática de la nave Rosetta acelerada por Marte.

1. Calcula la velocidad orbital de Marte alrededor del Sol, suponiendo que su órbita es circular. Cuando la nave Rosetta se encuentra a una distancia de la superficie de Marte de 250 km se apagan los motores. Su velocidad en ese momento es de 20 km/s, medida respecto al Sol. Supondremos, además, que la velocidad de Rosetta en ese instante es perpendicular a la órbita de Marte (ver el esquema adjunto).
2. ¿Cuál es su velocidad relativa respecto a Marte? Haz el diagrama vectorial.
3. Considerando únicamente la interacción entre Marte y Rosetta, ¿qué energía tiene la nave cuando se encuentra a 250 km de la superficie de Marte? ¿Qué puedes deducir a partir del resultado?
4. Calcula, utilizando el principio de conservación de la energía, la velocidad de Rosetta cuando abandona el campo gravitatorio de Marte, medida respecto a dicho planeta.

Datos: Constante de Gravitación Universal: $6,67\cdot 10^{-11}\text{N}\cdot {\text{m}}^2/{\text{kg}}^2$ Masa del Sol: $1,99\cdot 10^{30}$ kg Distancia media de Marte al Sol: $2,28\cdot 10^8$ km Masa de Marte: $6,42\cdot 10^{23}$ kg Radio de Marte: $3,40\cdot 10^6$ m Masa de la nave Rosetta: 3000 kg

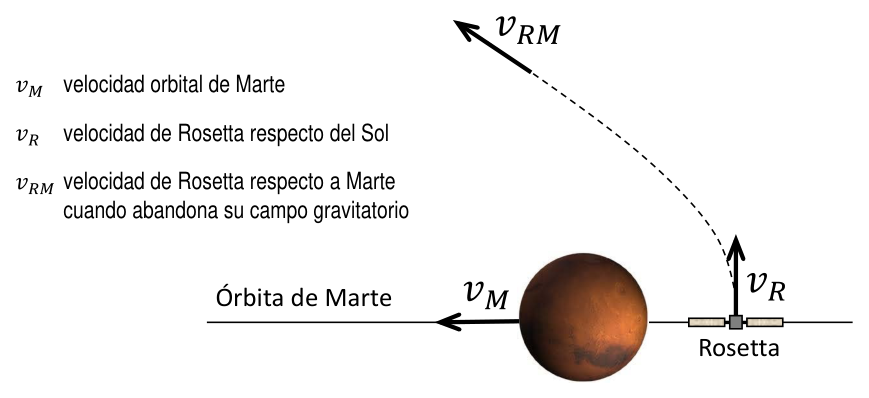

Órbita de Marte Rosetta $v_M$ velocidad orbital de Marte $v_R$ velocidad de Rosetta respecto del Sol $v_{RM}$ velocidad de Rosetta respecto a Marte cuando abandona su campo gravitatorio

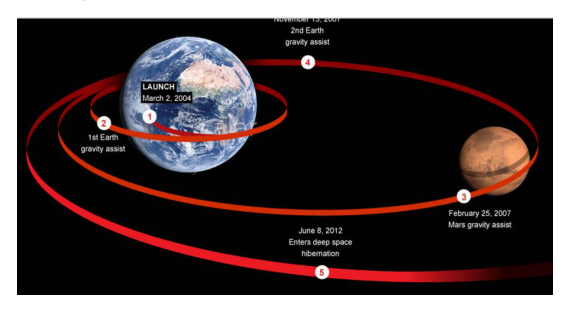

Traiettoria sonda Rosetta nel sistema solare

Diagramma vettoriale velocità sorvolo Marte

Topic: Gravitation, Newtonian Mechanics Metodi: Newton’s Law of Gravitation, Conservation of Energy, Kinematic Equations, Vector Decomposition Competenze: Mathematical Modeling, Physical Reasoning, Diagrammatic Reasoning Objects: Satellite, Planet, Star Fonte: Testo (PDF) — p.1

Problema 1 (4 punti) Introduzione La nave spaziale Rosetta, costruita dall’Agenzia Spaziale Europea (ESA), è stata lanciata nello spazio nel marzo 2004. Il suo compito era raggiungere la cometa 67P/Churyumov. Gerasimenko al fine di depositare in esso la sonda Philae per studiare la sua composizione e ci avviciniamo più alla conoscenza dell’origine dell’universo. Non riuscendo a comunicare l’enorme quantità di energia necessaria per raggiungere direttamente dalla cometa, Rosetta ha viaggiato per più di 10 anni, dando 4 volte Il giro del Sole, accelerato tre volte dal tiraggio gravitazionale della Terra (nel 2005, 2007 e 2009), una volta per quello di Marte (nel 2007) e per quelli degli asteroidi Stein (nel 2008) e Lutetia (nel 2010). Nel maggio 2014 è stato messo in orbita della cometa, che ha raggiunto nell’agosto 2014. En Nel dicembre 2014 la sonda Philae è finalmente sceso sulla superficie della cometa. Il tiraggio gravitazionale consiste nel sfruttare un campo gravitazionale (Terra, Marte, ecc.) per aumentare la velocità della nave e deviarla in una direzione adeguata per raggiungere il suo obiettivo, poiché entrando nel campo gravitazionale di un pianeta la nave è rastratto da questo nel suo movimento orbitale attorno al Sole. Espressione del problema La figura allegata (al giro della foglia) mostra il percorso schematico della nave Rosetta accelerata da Marte.

1. Calcola la velocità orbitale di Marte attorno al Sole, supponendo che la sua orbita sia circolare. Quando la Rosetta si trova a una distanza dalla superficie di Marte di 250

• I motori si spegnono. La sua velocità al momento è di 20 km/s, misurata rispetto al sole. Supponiamo, inoltre, che la velocità di Rosetta in quel momento sia perpendicolare all’orbita di Marte (vedere schema allegato).

2. Qual è la sua velocità relativa rispetto a Marte? Fai il diagramma vettoriale.
3. Considerando solo l’interazione tra Marte e Rosetta, quale energia ha la quando si trova a 250 km dalla superficie di Marte? Cosa puoi dedurre?

• dal risultato?

4. Calcola, utilizzando il principio di conservazione dell’energia, la velocità di Rosetta quando abbandona il campo gravitazionale di Marte, misurato rispetto a quel pianeta.

Dati: Costante di Gravità Universale: $6,67\cdot 10^{-11}\text{N}\cdot {\text{m}}^2/{\text{kg}}^2$ Massa del Sole: $1,99\cdot 10^{30}$ kg Distanza media da Marte al Sole: $2,28\cdot 10^8$ km Massa di Marte: $6,42\cdot 10^{23}$ kg Radioschiamo di Marte: $3,40\cdot 10^6$ m Massa della nave Rosetta: 3000 kg

Orbita di Marte Rosetta $v_M$ velocità orbitale di Marte $v_R$ velocità di Rosetta rispetto al Sole $v_{RM}$ velocità di Rosetta rispetto a Marte Quando abbandona il suo campo gravitazionale

Traiettoria sonda Rosetta nel sistema solare

Diagramma vettoriale velocità di sorvolo Marte

Topic: Gravitation, Newtonian Mechanics Metodi: Newton’s Law of Gravitation, Conservation of Energy, Kinematic Equations, Vector Decomposition Competenze: Mathematical Modeling, Physical Reasoning, Diagrammatic Reasoning Objects: Satellite, Planet, Star Fonte: Testo (PDF) — p.1

Problem 1 (4 points) The following is the list of the countries of the European Union: The Rosetta spacecraft, built by the European Space Agency (ESA), was launched to space in March 2004. Their mission was to reach comet 67P/Churyumov. Gerasimenko in order to deposit in it the Philae probe to study its composition and We’re getting closer to knowing the origin of the universe. I can’t communicate the enormous amount of energy needed to reach directly to the comet, Rosetta has traveled for over 10 years, giving 4 times orbiting the Sun, being accelerated three times by the Earth’s gravitational pull (in 2005, 2007 and 2009), once for the Mars asteroid (2007) and for the Stein asteroids (2008) and Lutetia (2010). In May 2014 it was placed in the orbit of the comet, which it reached in August 2014. En In December 2014, the Philae probe finally landed on the comet’s surface. Gravitational pull is the use of a gravitational field (Earth, Mars, etc.) to increase the speed of the ship and divert it in an appropriate direction to The spacecraft is designed to achieve its objective. It is dragged by the Sun in its orbit around the Sun. Statement of the problem The attached figure (at the turn of the leaf) shows the schematic trajectory of the ship Rosetta accelerated by Mars.

1. Calculates the orbital velocity of Mars around the Sun, assuming its orbit is circulate. When the Rosetta spacecraft is at a distance of 250 from the surface of Mars The engines are shut down. Its speed at that time is 20 km/s, measured with respect to the sun. We will also assume that the speed of Rosetta at that instant is perpendicular to the orbit of Mars (see attached diagram).
2. What’s its relative speed relative to Mars? Make the vector diagram.
3. Considering only the interaction between Mars and Rosetta, what energy does the planet have? ship when it’s 250 km from the surface of Mars? What can you deduce? from the result?
4. Calculate, using the principle of energy conservation, the speed of the Rosetta When it leaves the gravitational field of Mars, measured relative to that planet.

The data: Constante de Gravitación Universal: $6,67\cdot 10^{-11}\text{N}\cdot {\text{m}}^2/{\text{kg}}^2$ The mass of the Sun: $1,99\cdot 10^{30}$ kg Average distance from Mars to the Sun: $2,28\cdot 10^8$ km The mass of Mars: $6,42\cdot 10^{23}$ kg Radio de Marte: $3,40\cdot 10^6$ m Mass of the Rosetta: 3000 kg

Orbit of Mars Rosetta The orbiting speed of Mars is $v_M$ $v_R$ speed of Rosetta with respect to the Sun $v_{RM}$ Rosetta speed with respect to Mars When it leaves its gravitational field

Traiettoria sonda Rosetta nel sistema solare

Diagramma vettoriale velocità sorvolo Marte

Topic: Gravitation, Newtonian Mechanics Metodi: Newton’s Law of Gravitation, Conservation of Energy, Kinematic Equations, Vector Decomposition Competenze: Mathematical Modeling, Physical Reasoning, Diagrammatic Reasoning Objects: Satellite, Planet, Star Fonte: Testo (PDF) — p.1
