Task E.1 — Elasticità della palla (2.0 punti)

Delle due palle di gomma in dotazione, una è più elastica dell’altra.

Per la palla di gomma più elastica, determinare la frazione di energia cinetica che viene persa durante la collisione con una superficie solida. Determinate questa frazione per tre diversi valori dell’energia cinetica iniziale.

Topic: Conservation of Energy, Newtonian Mechanics, Elasticity & Materials Metodi: Energy Conservation Method, Experimental Data Analysis, Kinematic Equations Competenze: Experimental Data Analysis, Physical Reasoning Objects: Ball Fonte: Testo (PDF) — p.1 Soluzione: Soluzioni (PDF)

The following table shows the results of the test:

Of the two rubber balls available, one is more elastic than the other.

For the most elastic rubber ball, determine the fraction of kinetic energy that is lost during collision with a solid surface. Determine this fraction for three different values of the initial kinetic energy.

Task E.2 — Proprietà piezoelettriche (10.0 punti)

a) Misura la capacità $C$ del condensatore (Fig. 3b). (2.0 punti)

b) Le piastre metalliche ai lati dell’elemento piezoelettrico funzionano anche da condensatore. Trovare la capacità $C_{p}$ dell’elemento piezoelettrico. (2.5 punti)

c) Misurare e tracciare il grafico di come la tensione tra le piastre dell’elemento piezoelettrico dipende dalla forza perpendicolare totale, che viene distribuita uniformemente sulla superficie del dispositivo piezoelettrico attraverso la sua piastra di copertura in legno. Per forze piccole, la dipendenza è lineare; trovare la pendenza $β$ in questo regime. (4.0 punti)

d) Le molecole dei cristalli possono avere solo polarizzazioni inferiori a un certo valore critico. Trovare la tensione massima (di saturazione) del dispositivo piezoelettrico, la pressione $p_{sat}$ alla saturazione e la densità superficiale massima $σ_{m a x}$ della carica sulla superficie dell’elemento piezoelettrico. (1.5 punti)

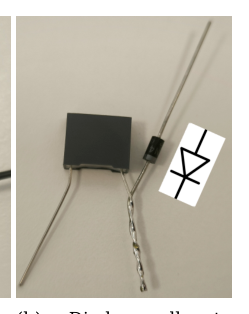

Diodo collegato al condensatore con simbolo circuitale

Topic: Electrostatics, Electromagnetic Induction, Elasticity & Materials Metodi: Experimental Data Analysis, Graph Linearization, Electric Potential Method Competenze: Experimental Data Analysis, Graph Linearization Objects: Capacitor Fonte: Testo (PDF) — p.1 Soluzione: Soluzioni (PDF)

Task E.2 — Proprietà piezoelettriche (10.0 punti)

a) Misura la capacità $C$ del condensatore (Fig. 3b). (2.0 punti)

b) Le piastre metalliche ai lati dell’elemento piezoelettrico funzionano anche da condensatore. Find the $C_{p}$ capacity of the piezoelectric element. (2.5 punti)

**c) ** Measure and chart how the voltage between the piezoelectric element plates depends on the total perpendicular force, which is evenly distributed over the surface of the piezoelectric device through its wooden cover plate. For small forces, the dependence is linear; find the slope $β$ in this regime. (4.0 punti)

d) Le molecole dei cristalli possono avere solo polarizzazioni inferiori a un certo valore critico. Find the maximum (saturation) voltage of the piezoelectric device, the saturation pressure $p_{sat}$ and the maximum surface density $σ_{m a x}$ of the charge on the surface of the piezoelectric element. (1.5 punti)

Diode connected to the capacitor with circuit symbol

Task E.3 — Comportamento su piccole aree (1.0 punto)

Quando si applica una forza a una piccola regione del cristallo piezoelettrico, a causa dell’accoppiamento elettromeccanico, il cristallo cercherà di curvarsi. Tuttavia, le piastre di legno lo impediscono e, di conseguenza, le sollecitazioni meccaniche si manifestano anche in altre parti del cristallo.

Di quanto cambia la risposta elettrica quando la forza viene applicata a una piccola area del cristallo? Considerate solo l’intervallo lineare della risposta.

Topic: Electrostatics, Elasticity & Materials Metodi: Physical Modeling, Symmetry Argument, Experimental Data Analysis Competenze: Physical Reasoning, Mathematical Modeling Objects: — Fonte: Testo (PDF) — p.1 Soluzione: Soluzioni (PDF)

The following is a list of the main tasks of the European Parliament and of the Council:

When a force is applied to a small region of the piezoelectric crystal, due to electromechanical coupling, the crystal will try to bend. However, the wood plates prevent it and, as a result, mechanical stresses also manifest themselves in other parts of the crystal.

How much does the electrical response change when the force is applied to a small area of the crystal? Just consider the linear range of the response.

Task E.4 — Deformazione della palla (4.5 punti)

In questa parte farete cadere la palla di gomma più elastica sull’elemento piezoelettrico. Durante la collisione tra la sfera e l’elemento piezoelettrico, la sfera subisce delle deformazioni. Si può ipotizzare che la forza $F$ che agisce sulla sfera dipenda dalla sua deformazione elastica $x$ come una legge di potenza:

$F = k x^{α} (1)$

Trovare l’esponente $α$ e la costante del materiale $k$ .

Topic: Elasticity & Materials, Newtonian Mechanics Metodi: Experimental Data Analysis, Graph Linearization, Curve Fitting Competenze: Graph Linearization, Experimental Data Analysis Objects: Ball, Sphere Fonte: Testo (PDF) — p.1 Soluzione: Soluzioni (PDF)

The following table shows the results of the test:

In this part, you’ll drop the most elastic rubber ball on the piezoelectric element. During the collision between the sphere and the piezoelectric element, the sphere undergoes deformation. It can be assumed that the force $F$ acting on the sphere depends on its elastic deformation $x$ as a power law:

$F = k x^{α} (1)$

Find the exponent $α$ and the constant of the material $k$ .

Task E.5 — Tempo di interazione (2.5 punti)

Con il risultato del task precedente, sarebbe possibile determinare il tempo di interazione $τ$ della sfera più elastica con la superficie di legno. Tuttavia, per la palla meno elastica non esiste una descrizione semplice come l’Eq. 1. In alternativa, possiamo fare la seguente ipotesi. Se, per una certa velocità di collisione $v_{0}$ , la forza sperimentata dalla sfera in funzione del tempo può essere descritta come $F_{0} (t) = f (t)$ , allora per qualsiasi altra velocità $v_{1}$ , la dipendenza dal tempo assume una forma simile e possiamo esprimere la forza come:

$F_{1} (t) = a_{1} f (b_{1} t) (2)$

Stimare e tracciare il grafico di come il tempo di interazione $τ$ scala con la velocità di collisione $v$ per le collisioni della palla di gomma meno elastica con una superficie solida.

Topic: Newtonian Mechanics, Elasticity & Materials, Conservation of Momentum Metodi: Dimensional Analysis, Physical Modeling, Graph Linearization Competenze: Mathematical Modeling, Graph Linearization Objects: Ball Fonte: Testo (PDF) — p.2 Soluzione: Soluzioni (PDF)

The following is the list of the tasks:

The result of the previous task would be to determine the $τ$ time of interaction of the most elastic sphere with the wood surface. However, for the less elastic ball there is no simple description like the Eq. 1. Alternatively, we can make the following hypothesis. If, for a certain collision velocity $v_{0}$ , the force experienced by the sphere in relation to time can be described as $F_{0} (t) = f (t)$ , then for any other velocity $v_{1}$ , the time dependence takes a similar form and we can express the force as:

$F_{1} (t) = a_{1} f (b_{1} t) (2)$

Estimate and chart how the interaction time $τ$ scales with the collision speed $v$ for collisions of less elastic rubber ball with a solid surface.
