Experimento No. 2: Determinação da permeabilidade magnética ${\mu }_0$ do meio. (60 pontos)

Neste experimento, pretende-se obter o valor da permeabilidade magnética ${\mu }_0$ utilizando uma balança de corrente. Uma balança de corrente simplificada pode ser representada esquematicamente de seguinte forma:

Um braço da balança é constituído de fio por onde se faz passar uma corrente $I$. O peso do fio é equilibrado pelo contrapeso $C$ colocado do lado oposto.

Paralelamente a este fio existe um segundo fio colocado na posição inferior ao primeiro. Passando por este fio uma corrente elétrica $i$ no sentido oposto a $I$ surgirá uma força de repulsão $F$ entre os dois fios e a balança tende a se desequilibrar. Um cavaleiro de peso $mg$ colocado a uma distância $x$ da articulação da balança fará com que a balança reequilibre. Como nestas condições, o momento da força peso é igual ao momento da força eletromagnética pode-se determinar esta última força.

A nossa balança foi construída de tal modo que a mesma corrente que passa pelo fio superior passa também pelo fio inferior. Tanto o fio inferior quanto o superior são, na realidade, formados por um feixe de 39 fios paralelos, formando um bloco quadrado de lado $e$. Tais feixes de comprimento $L$ são duplicados, formando um braço maior $L_1$ e um braço menor $L_2$. A distância entre os feixes inferior e superior é $d$.

A execução da experiência consiste em colocar um cavaleiro de peso $mg$ conhecida, e variar a distância $x$ do ponto de sustentação e medir correntes que equilibram a balança.

Inicialmente é necessário nivelar a placa inferior fixo, e a placa superior móvel. A placa superior móvel é nivelada utilizando um nível colocado encima da placa superior, onde o ajuste da placa é efetuado utilizando dois pinos de sustentação (pino de plástico longo) que trava a placa superior. Após o nivelamento da placa superior é efetuado o nivelamento da placa inferior. Coloca-se a mesma distância de separação entre a placa superior (travada) e inferior utilizando quatro parafusos de sustentação. Recomenda-se uma distância entre as bobinas da placa superior e inferior de aproximadamente $1,3\text{ cm}$ (distância $d$). Uma vez niveladas as placas superior e inferior, coloca-se o freio magnético que também serve para o monitoramento do nivelamento e retira-se o travamento da placa superior, tornando-se assim placa superior móvel. A trava da placa inferior é sempre mantida travada, assim se tornando uma placa inferior fixo.

Pergunta-se:

a) O campo magnético gerado por um condutor percorrido por uma corrente $I_1$ a uma distância $r$. (05)

b) A força eletromagnética $F$ que será exercida num segundo condutor de comprimento $L$ conduzindo uma corrente $I_2$, colocado paralelamente ao primeiro condutor. (05)

c) A equação de força no equilíbrio do momento da força eletromagnética com força peso. (05)

d) Considerando o fato experimental de que a nossa balança foi construída de tal modo que a mesma corrente que passa pelo fio superior passa também pelo fio inferior. E que, tanto o fio superior quanto o inferior são formados por um feixe de 39 fios paralelos de comprimento $L$, duplicados formando um braço maior $L_1$ e um braço menor $L_2$, escreva a nova equação de força no equilíbrio do item c). (05)

e) Escreva as dimensões relevantes das espiras, indicando que ferramenta foi utilizada para medir $L_1$, $L_2$, $L$, $e$, $d$ com respectivo valor dos erros. (10)

f) Faça uma tabela de dados contendo valores de $x$ e de $I^2$ e obtenha o coeficiente angular com respectivo erro. (20)

g) Determine o valor do ${\mu }_0$ com respectivo erro. O valor esperado é $4\pi \times 10^{-7}\text{ henry/m}$; discuta o valor obtido por você. (10)

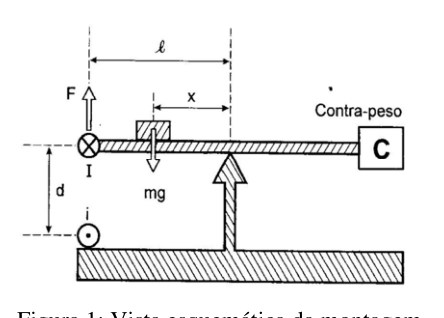

Schematic view of current balance mounting

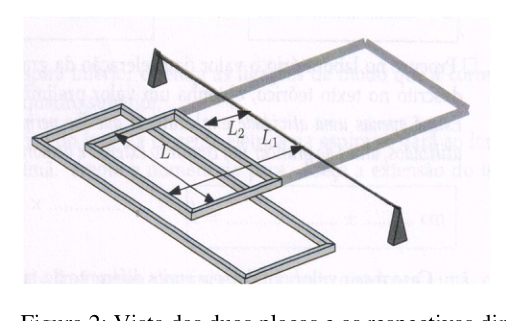

Two plates with dimensions, current balance

Block dimensions and inter-plate distance
