P2 La luz láser

Cuando en 1917 Albert Einstein predijo el fenómeno de “emisión estimulada de radiación”, era difícil imaginar que décadas después se inventaría el láser y que éste tendría revolucionarias aplicaciones en muy diversos campos como la medicina, la industria, el ocio, las comunicaciones… o la investigación científica. “Láser” es el acrónimo de las palabras inglesas Light Amplification by Stimulated Emission of Radiation (amplificación de luz mediante emisión estimulada de radiación), que describen su funcionamiento.

La radiación láser posee todas las propiedades de la luz. Pero entonces, ¿qué la hace especial respecto a la luz emitida por otras fuentes? La respuesta es que la luz láser tiene una gran direccionalidad, una alta concentración energética, y una elevada monocromaticidad. Un “rayo” láser se presenta como un intenso haz casi cilíndrico de unos pocos milímetros de diámetro y muy poca divergencia, que contiene ondas de prácticamente una única frecuencia.

Estas extraordinarias características se deben a su propio principio de funcionamiento. Un láser típico consta de tres elementos básicos: 1) una cavidad óptica resonante, formada por dos espejos enfrentados, donde la luz viaja repetidamente en trayectos de ida y vuelta; 2) un medio activo (sólido, líquido o gaseoso), que llena la cavidad entre los dos espejos y cuya función es amplificar la luz que viaja por él; y 3) un mecanismo de bombeo que aporta energía al medio activo para excitar sus átomos o moléculas a niveles energéticos superiores al fundamental.

El efecto amplificador del medio activo se debe a la emisión estimulada descubierta por Einstein, consistente en que los fotones emitidos espontáneamente por algunos de los átomos excitados inducen (estimulan) la emisión de fotones por otros átomos, con la peculiaridad de que la radiación estimulada tiene la misma frecuencia, fase y dirección que la radiación incidente estimuladora, de manera que ambas interfieren constructivamente.

Dentro de la cavidad se produce la superposición de las ondas electromagnéticas que viajan en ambos sentidos. La distribución de la amplitud del campo eléctrico en la cavidad es del mismo tipo que la de las ondas estacionarias transversales en una cuerda tensa con sus dos extremos fijos (véase Fig. 2).

Si la cavidad tiene longitud $L$ y está rellena de un medio activo de índice de refracción $n$:

a) Deduzca la relación entre las longitudes de onda de la luz dentro de la cavidad, $\lambda$, y en el vacío, ${\lambda }_0$.

b) Obtenga la expresión para la frecuencia, $f_m$, del modo $m$ de la cavidad y la expresión para la separación en frecuencia, $\Delta f$, entre dos modos consecutivos.

Vamos a considerar un láser de Helio-Neón (He-Ne) cuya cavidad tiene una longitud $L=44,0$ cm e índice de refracción $n=1,000$. El espejo semitransparente tiene una reflectancia en energía del 95%. El láser emite luz con espectro centrado en una longitud de onda ${\lambda }_0=632,8$ nm con una potencia de salida de 10 mW, a través de un orificio de diámetro $D_s=2$ mm. El haz viaja en el sentido positivo del eje OX. La velocidad de la luz en el vacío es $c=2,998\times 10^8$ m/s.

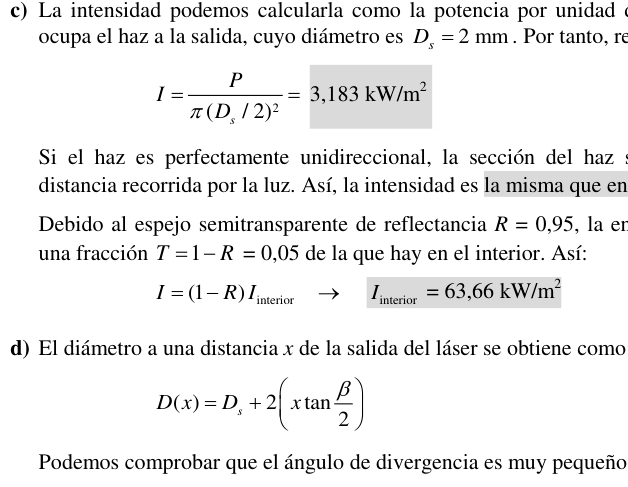

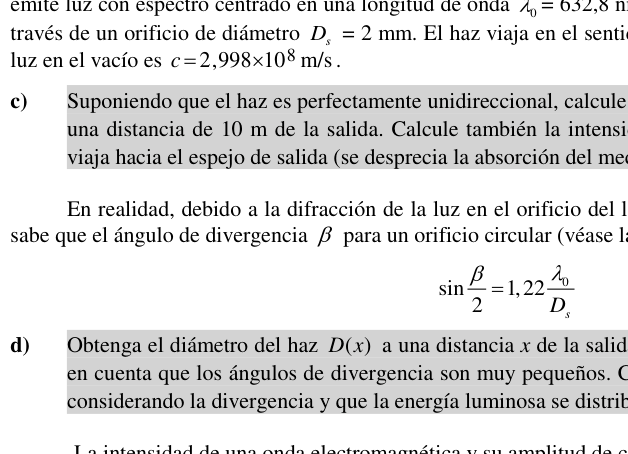

c) Suponiendo que el haz es perfectamente unidireccional, calcule su intensidad justo a la salida del láser y a una distancia de 10 m de la salida. Calcule también la intensidad, dentro de la cavidad, de la onda que viaja hacia el espejo de salida (se desprecia la absorción del medio de propagación).

En realidad, debido a la difracción de la luz en el orificio del láser se produce la divergencia del haz. Se sabe que el ángulo de divergencia $\beta$ para un orificio circular viene dado por la expresión:

$\sin \frac{\beta }{2}=1,22\frac{{\lambda }_0}{D_s}(1)$

d) Obtenga el diámetro del haz $D(x)$ a una distancia $x$ de la salida del láser, en función de $D_s$ y ${\lambda }_0$. Tenga en cuenta que los ángulos de divergencia son muy pequeños. Calcule de nuevo la intensidad a 10 metros considerando la divergencia y que la energía luminosa se distribuye uniformemente en el haz.

La intensidad de una onda electromagnética y su amplitud de campo eléctrico se relacionan como:

$I=\frac{1}{2}{\epsilon }_{0}c{E}_0^2(2)$

donde la permitividad del vacío es ${\epsilon }_0=8,85\times 10^{-12}$ C${}^2$ N${}^{-1}$ m${}^{-2}$.

e) Suponga que el haz láser es cilíndrico y monocromático. Escriba la ecuación de la onda armónica emitida, calculando el valor de las magnitudes implicadas.

Volvamos a la cavidad óptica resonante.

f) Calcule la frecuencia del modo fundamental de la cavidad, $f_1$, y la separación entre dos modos consecutivos, $\Delta f$, para los datos del láser de He-Ne. Dada ${\lambda }_0$, ¿cuál es el número de orden, $m$, del modo implicado?

La radiación producida en el medio activo no es absolutamente monocromática y presenta un espectro más o menos amplio. La cavidad sólo puede amplificar luz dentro de un estrecho rango de frecuencias, definido por su curva de ganancia $\gamma (f)$, en la que $\gamma$ es la ganancia y $f$ la frecuencia de la luz. La curva de ganancia típica es una función lorentziana de la forma:

$\gamma (f)=\frac{w}{2\pi }\cdot \frac{1}{(f-f_0{)}^2+(w/2{)}^2}(3)$

donde $f_0$ es la frecuencia para la que se alcanza la máxima ganancia, ${\gamma }_{\max }$, y $w$ es la anchura de la curva a mitad de su altura. Para el láser de He-Ne, el máximo de la curva corresponde a la longitud de onda ${\lambda }_0=632,8$ nm y la anchura es $w=341$ MHz.

g) Si sólo se amplifican eficientemente las frecuencias con ganancia $\gamma$ superior al 10% de ${\gamma }_{\max }$, ¿cuántos modos aparecerán en la luz emitida por el láser? (Por simplicidad, suponga que uno de los modos implicados está perfectamente centrado en la curva de ganancia.)

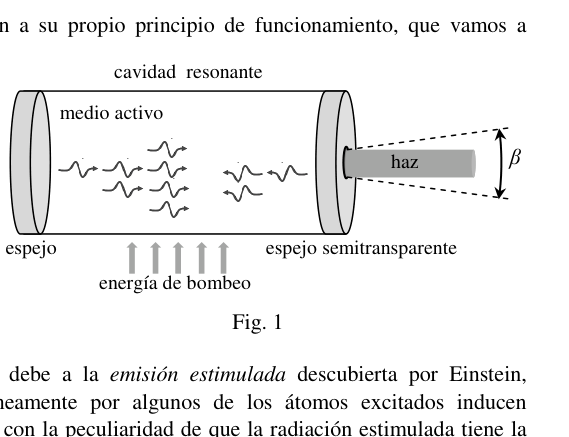

Laser cavity with mirrors and active medium

Standing wave mode m in cavity

Lorentzian gain curve gamma vs frequency
