Prueba experimental. Determinación del módulo de cizalladura del cobre.

Objetivo

El módulo de cizalladura (también llamado de corte, de rigidez o de elasticidad transversal) es una constante de cada material elástico que caracteriza la deformación que sufre el material cuando se somete a un esfuerzo de corte, es decir aplicado en dirección tangente a la superficie sobre la que actúa.

El principal objetivo de esta prueba es determinar experimentalmente el módulo de cizalladura del cobre a partir de medidas del periodo de oscilación de un péndulo de torsión, formado por un hilo cilíndrico de cobre del que se suspende una arandela metálica (figura 1).

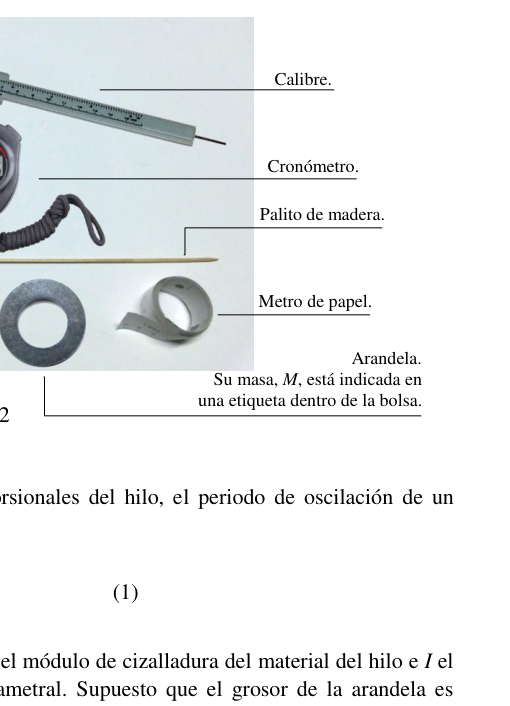

Material (véase la figura 2)

• Palito de madera.
• Pinza metálica.
• Cinta adhesiva.
• Hilo de cobre de sección circular. Diámetro: $D=(0,395\pm 0,003)$ mm.
• Arandela. Su masa, $M$, está indicada en una etiqueta dentro de la bolsa.
• Metro de papel.
• Cronómetro.
• Calibre.

Modelo teórico

Se demuestra que, para pequeñas deformaciones torsionales del hilo, el periodo de oscilación de un péndulo de torsión, $T$, viene dado por

$T=2\pi \sqrt{\frac{8IL}{\pi G{R}^4}}(1)$

donde $L$ es la longitud del hilo, $R$ el radio de su sección, $G$ el módulo de cizalladura del material del hilo e $I$ el momento de inercia de la arandela respecto a un eje diametral. Supuesto que el grosor de la arandela es pequeño comparado con sus radios, $I$ viene dado por

$I=\frac{M}{4}\left(r_1^2+r_2^2\right)(2)$

donde $M$ es la masa de la arandela, y $r_1$ y $r_2$ son sus radios interior y exterior (figura 1).

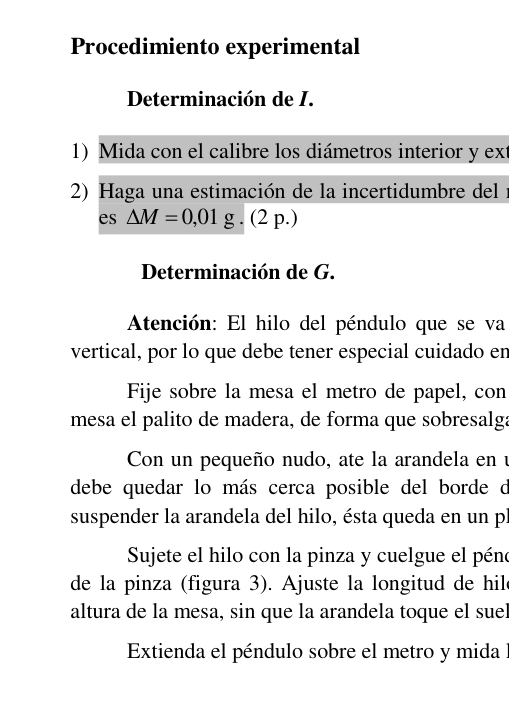

Procedimiento experimental

Determinación de $I$.

1. Mida con el calibre los diámetros interior y exterior de la arandela. Calcule su momento de inercia. (2 p.)

2. Haga una estimación de la incertidumbre del momento de inercia, $\Delta I$. Suponga que la incertidumbre de $M$ es $\Delta M=0,01$ g. (2 p.)

Determinación de $G$.

Atención: El hilo del péndulo que se va a construir tiene que quedar recto y vertical, por lo que debe tener especial cuidado en evitar que el hilo se doble. Fije sobre la mesa el metro de papel, con cinta adhesiva. Fije también sobre la mesa el palito de madera, de forma que sobresalga unos centímetros del borde. Con un pequeño nudo, ate la arandela en un extremo del hilo de cobre. El nudo debe quedar lo más cerca posible del borde de la arandela. Asegúrese de que, al suspender la arandela del hilo, ésta queda en un plano vertical. Sujete el hilo con la pinza y cuelgue el péndulo, pasando el palito por los orificios de la pinza (figura 3). Ajuste la longitud de hilo, $L$, al valor máximo que permita la altura de la mesa, sin que la arandela toque el suelo. Extienda el péndulo sobre el metro y mida la longitud del hilo, $L$.

3. Mida el periodo $T$ de las oscilaciones torsionales del péndulo. Repita el proceso para valores de $L$ decrecientes, hasta unos 25 cm. Presente sus resultados en una tabla. (2 p.)

Según la ecuación (1), se espera una dependencia lineal entre $T^2$ y $L$.

4. Represente gráficamente en un papel milimetrado los puntos correspondientes a esta dependencia. (3 p.)

5. Determine la pendiente, $p$, de la recta que mejor se ajusta a esos puntos. (2 p.)

6. Deduzca el valor del módulo de cizalladura del cobre, $G$. (2 p.)

Para hacer una estimación de la incertidumbre de este módulo, $\Delta G$, habría que considerar tres fuentes de error: radio del hilo, momento de inercia y pendiente de la recta ajustada.

7. Suponiendo que la fuente de incertidumbre dominante es la del radio del hilo, haga una estimación de $\Delta G$. (3 p.)

Comprobación de la dependencia $T(L)$.

La ecuación (1) indica que se espera $T$ proporcional a $L^{1/2}$. Imagine ahora que no conoce esta dependencia, y que plantea la hipótesis $T=K{L}^n$, donde $K$ es una constante y $n$ es un número desconocido, que se espera racional sencillo (entero, semientero…).

8. A partir de su serie de datos experimentales y la gráfica que considere oportuna, compruebe que el exponente adecuado es $n=1/2$. (4 p.)

Torsion pendulum with copper wire and washer

Experimental setup materials overview
